1.概述

1.1 用途

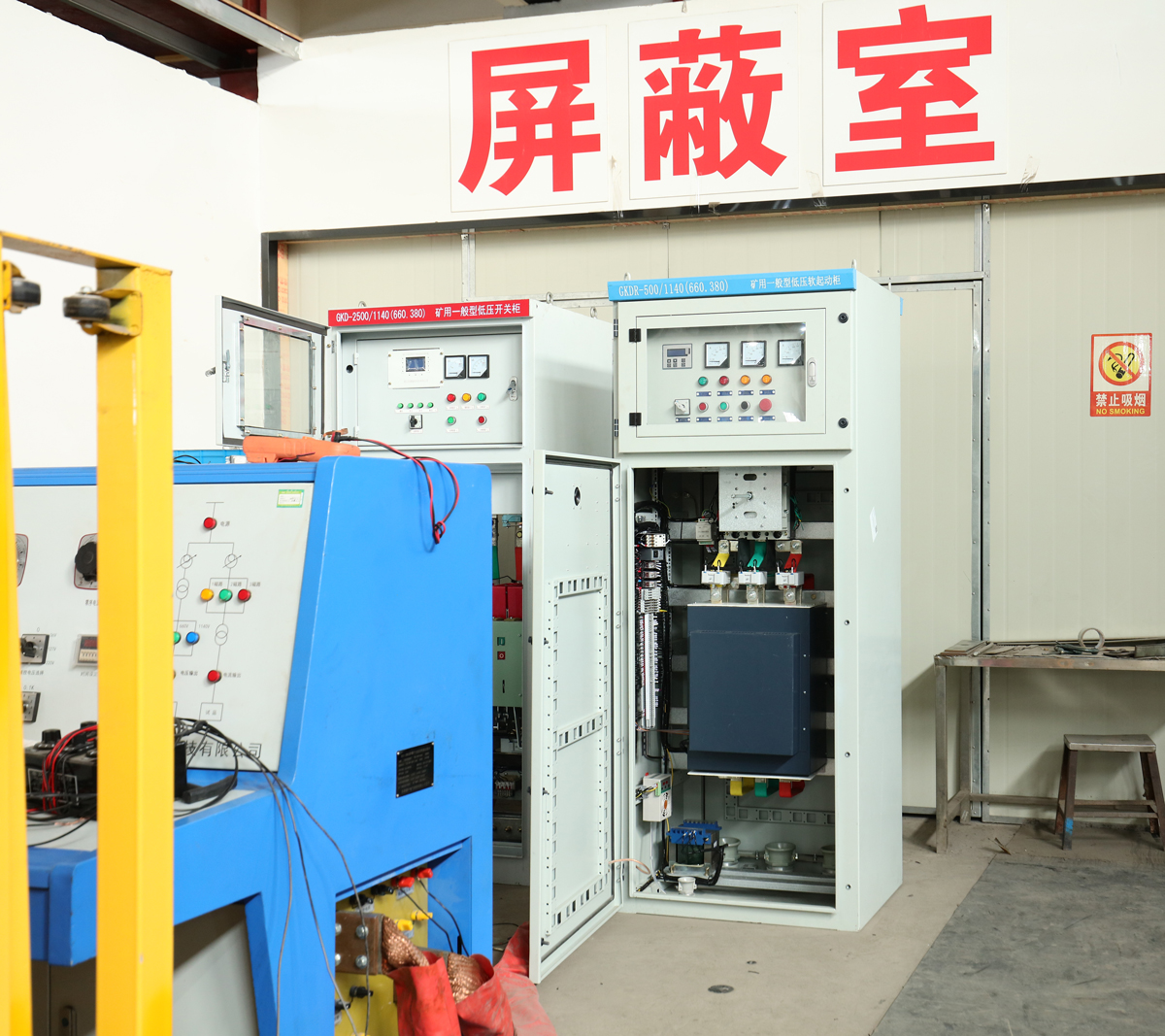

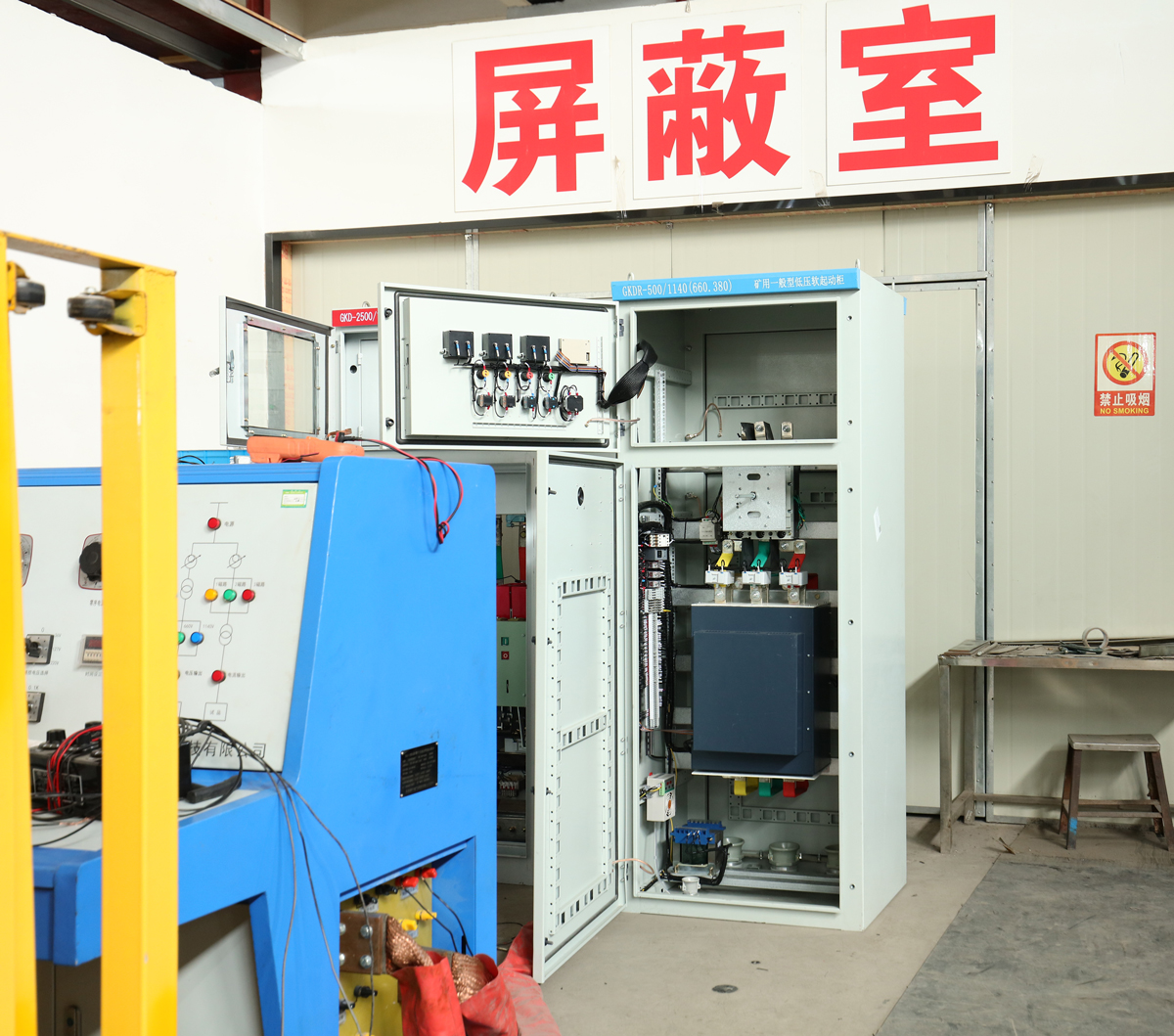

GKDR-□/1140（660/380）礦用一般型低壓軟起動柜（以下簡稱：軟起動器）是一種集低壓真空磁力起動器與全數字式晶閘管調壓裝置為一體的技術產品。該產品適用于交流 50Hz、額定電壓1140（660、380）V的三相異步電動機。

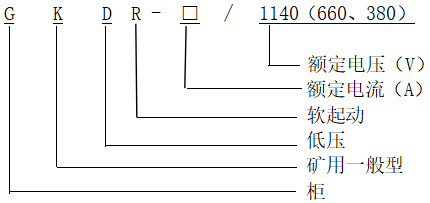

1.2 產品型號

1.3 基本參數

a)額定電壓：1140（660、380）V

b)額定電流：500、400A、250A、160A、100A

c)額定頻率：50Hz。

d)軟起動器電流過載倍數：4 倍及以下可調。

e)操作頻率：10 次/h。

f)冷卻方式：空氣對流冷卻。

1.4 產品型式

礦用一般型，標志： KY

金屬非金屬礦山礦用產品安全標志標識：KA

1.5使用環境要求

a)周圍空氣溫度：-20℃ ? +40℃；

b)海拔髙度：不超過1000m；

c)周圍空氣相對濕度不大于95%(在+25℃時）；

d)在無搖動與沖擊振動的地方；

e)在無瓦斯、煤塵爆炸危險的場所；

f)在無破壞絕緣及腐蝕金屬的氣體和蒸汽的環境；

g)允許在少量垂直滴水的地方；

h)應水平安裝（傾斜度不超過15°)。

1.6 本產品引用的標準為 GB/T 12173-2008 和 Q/ZH3116D10-2023企業標準。

2.技術特性

a）額定電壓:1140（660、380）V

b）額定電流：630A、400A、250A、160A、100A

c）過載能力 500%，30S；120%過載，長期連續運行； d） 可調電流：1.5～5 倍；

e）制動控制方法：自由停車；

f）冷卻方式：自然冷卻；

g）軟起動控制模式：限流模式
