1、 概述
1.1 產品特點
1.1.1 PKD-口/660（380）礦用一般型低壓配電箱是戶內靠墻安裝，箱前接線檢修。
1.1.2 防護等級達到IP54, 能有效防止粉塵和水進入柜內。
1.2 主要用途及適用范圍
PKD-口/660（380）礦用一般型低壓配電箱，是一種交流低壓配電裝置，主要適用于煤礦無瓦斯、無粉塵爆炸場所及非煤礦山等其它類似的地下工業生產場所，做為動力照明及配電設備的電能轉換，分配與控制等用途。
1.3 使用環境
1.3.1 周圍環境溫度:-20℃～+40℃。
1.3.2 海拔高度：不超過2000m。
1.3.3 周圍空氣月平均相對濕度不大于95%（25℃）。
1.3.4 在無破壞絕緣的氣體或蒸汽環境中。
1.3.5 在無瓦斯，煤塵爆炸危險的場所及非煤礦山。

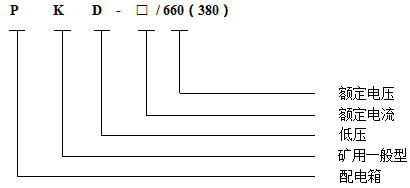

1.4 型號組成及其代表意義
1.5 產品執行標準
GB/T 12173-2008《礦用一般型電氣設備》
Q/320206KQJF29-2022《PKD-口/660（380）礦用一般型低壓配電箱》
1.6 產品型式及標志
礦用一般型，標志：KY、KA
2、 產品結構特征
2.1 總體結構
PKD-口/660（380）礦用一般型低壓配電箱，單面前開門的配電裝置。其基本結構采用鋼板折彎及角鋼焊接而成。前右側可裝設開關操作手柄，作為電源切斷與接通操作之用，門上可裝設操作按鈕，指示燈及顯示儀表，打開箱門后，配電箱內部設備全為敞露便于檢修維護，本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。門與殼體均焊有接地螺釘，殼體與地連接可靠。
3、 主要技術參數
3.1 基本參數
開關柜的主要額定參數如下：
a)額定電壓：660V、380V。
b)額定電流：400A、250A、200A、160A、100A、50A。
c)額定頻率：50Hz。
d)外殼防護等級：不低于IP54。
4、 安裝和使用
4.1 使用前的準備和檢查
4.1.1 使用前應檢查各電器元件，是否在運輸途中受振損壞、脫落和受潮現象；如有上述情況發生，需經處理后方可使用。
4.1.2 電源線與接線端子是否可靠固定，并保持規定的電氣間隙和爬電距離。
4.2 使用方法
4.2.1 按照安裝孔的尺寸，埋好安裝螺栓，螺栓由用戶自備。
4.2.2 動力箱安裝投入運行前的檢查和試驗。
4.2.3 檢查柜面油漆或噴塑等覆蓋材料有否損壞，柜內是否干燥清潔。
4.2.4 電器元件的操作機構是否靈活，不應有卡澀或操作力矩過大的現象。
4.2.5 主要電器的主輔觸頭的通斷是否可靠、準確。
4.2.6 儀表的指示、互感器的變比及性應正確無誤。
4.2.7 熔斷器的熔芯規格應符合工程設計的要求。
4.2.8 用500兆歐的兆歐表測量絕緣電阻不得低于1MΩ。
4.2.9 各母線、電纜的連接良好，絕緣支撐件、安裝件及其他附件安裝應牢固可靠。
